為你解析振動篩的分類與工作原理

發布日期：2014-04-02 瀏覽次數：200次文章來源：振泰機械作者：振泰機械

導讀：在工業生產中，往往需要將各種原料（如礦石、煤炭、石料等）和各種初級產品（如水泥、食鹽、味精等）按物料粒度大小分成若干個級別，或將其中的水份、雜質等去除，以進行下一步的加工和提高產品品質，這就要用到篩分設備。篩分設備因為工作原理的不同可以分...

在工業生產中，往往需要將各種原料（如礦石、煤炭、石料等）和各種初級產品（如水泥、食鹽、味精等）按物料粒度大小分成若干個級別，或將其中的水份、雜質等去除，以進行下一步的加工和提高產品品質，這就要用到篩分設備。篩分設備因為工作原理的不同可以分為以下幾種：

1、三次元旋振篩

三次元旋振篩又被稱為精細振動篩、旋振篩。由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變為水平、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，故該系列振動篩稱之為旋振動篩。旋振篩具有物料運行的軌跡長，篩面利用率高等優點，調節上、下兩端重錘的相位角，可改變物料在篩面上的運動軌跡.可以對物料進行精篩分、概率篩分等。

2、超聲波振動篩

超聲振動篩是將220V、50Hz或110V、60Hz電能轉化為18KHz的高頻電能，輸入超聲換能器，將其變成18KHz機械振動，從而達到高效篩分和清網的目的。該系統在傳統的振動篩基礎上在篩網上引入一個低振幅、高頻率的超聲振動波（機械波），以改善超微細分體的篩分性能。特別適合高附加值精細分體的用戶使用。

3、直線振動篩

直線振動篩利用振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出。具有耗能低、產量高、結構簡單、易維修、全封閉結構，無粉塵溢散，自動排料，更適合于流水線作業。

4、直排篩

直排式旋振篩（直排篩）通過振動電機軸上下端的兩組不平衡偏心塊的相位角及兩臺電機之間的交叉角度將振動電機的旋轉運動變為水平、垂直、傾斜及離心作用的多作用力重疊，然后將這種作用力傳遞給篩面，達到篩分的目的。

5、檢驗篩

標準檢驗篩是一種實驗室篩分機，又稱試驗篩、分樣篩、分析篩，標準試驗篩是以YZU立式振動電機作為整機振動源，通過振動電機帶動上部振動盤振動，再通過振動盤傳導至安放在振動盤上部Φ200篩框上，然后由需要檢測目數的篩框把小于篩面網孔的物料顆粒篩分至下層篩框，如此層層篩選，使每層試驗篩內只留相同粒度的物料，達到不同粒度的分離并確定此物料的粒度組成，使Φ200型篩框中的物料能非常有效的起到過濾、分級、篩分目的。

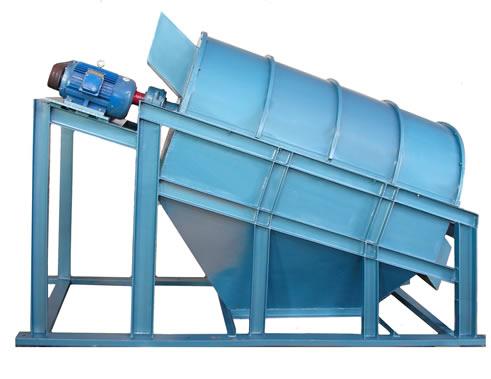

6、滾筒篩

滾筒裝置傾斜安裝于機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不合格的物料（篩上產品）經滾筒尾部的排料口排出。

7、重型振動篩

礦用振動篩為雙振動電機驅動，利用振動電機激振的原理工作。當兩臺電機作同步、反向旋轉時，其偏心塊所產生的振動力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在振動力和物料自重力的聯合作用下，使物料在篩面上被拋起跳躍式向前作直線運動，以合理匹配篩網達到篩分的目的。
